HD-TVI - стандарт за предаване на видео сигнал

HD-TVI - стандарт за предаване на видео сигнал

HD-TVI, известен също като TurboHD беше въведен от фирма Hikvision.









Това решение ни предлага резолюции:



·  HD – 1280 x 720 px

·  Full HD – 1920 x 1080 px

·  3 Mpx – 2048 x 1536 px

·  4 Mpx – 2688 x 1520 px

·  5 Mpx – 2560 x 1944 px

·  8 Mpx 4K UHD – 3840 x 2160 px



Трансфер на изображението в реално време.

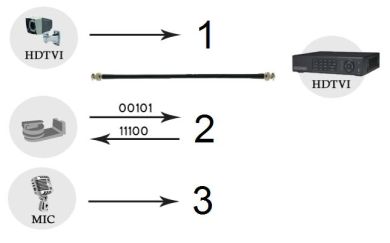

С един коаксиален кабел може да се предава видео, аудио и управляващ сигнал - Фиг. 1.



1 - HD видео сигнал

2 - Управление

3 - Аудио сигнал



Благодарение на съвместимостта на HD-TVI записващите устройства с аналогови камери, е възможна постепенна замяна на камерите с PAL към HD. Записващи устройства, предлагани от производителя, освен камерите HD-TVI и PAL, също поддържат IP камери (в зависимост от модела могат да се свързват с помощта на Onvif протокол или с помощта на протокола на производителя).





Инсталирането на системата може да се извърши въз основа на коаксиални кабели или компютърна усукана двойка. Разстоянието, на което може да се изпрати сигнала, според производителя е даже до 500 m – за RG-59 кабел. Въпреки това, тестовете проведени от нас показват, че максималният обхват без значителна загуба на качеството е 400 m - както за 1080p и 720p резолюции.

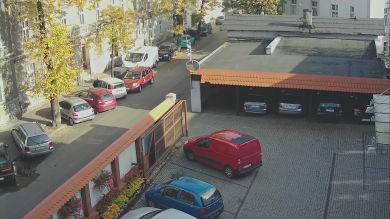

Фиг. 2. Скрийншот от HD-TVI камера с резолюция 720p (RG-59 400m)

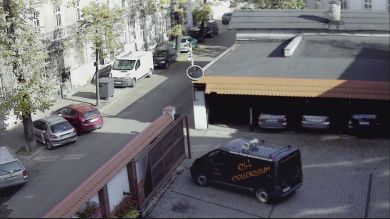

Фиг. 3. Скрийншот от HD-TVI камера с резолюция 1080p (RG-59 400m)





В случай на инсталация базирана на кабел усукана двойка UTP обхватът на предаване на сигнала е около 150 m. Въпреки това, обхватът може да се окаже различен за различните видео балун трансформатори.
