HD-CVI - стандарт за предаване на видео сигнал

HD-CVI - стандарт за предаване на видео сигнал

HD-CVI е стандарт патентован от компанията Dahua Technology



Това решение ни предлага резолюции:



·  HD – 1280 x 720 px

·  Full HD – 1920 x 1080 px

·  4 Mpx – 2560 x 1440 px

·  8 Mpx 4K UHD – 3840 x 2160 px

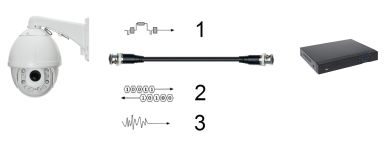

HD-CVI позволява предаването на видео, аудио и управляващия сигнал по един коаксиален кабел - Фиг. 1.



1 - HD видео сигнал

2 - Двупосочно предаване на данни

3 - Аудио сигнал



Инсталацията следва да се проектира в топология тип звезда, както в аналоговата система. Камерите се свързват с DVR от точка до точка.





Разстоянието на предаване на сигнала, предоставено от производителя, е дори до 500 m - с използване на RG-59 коаксиални кабели. След тестване се оказа, че за резолюция 1080p обхватът е 400 метра без значителна загуба на качество. Но за 720p разстоянието се увеличава до 500 m. След използването на кабели с по-добро качество обхватът са увеличава. Предаването на сигнала е възможно чрез кабел усукана двойка. Този обхват зависи от използваните балун трансформатори (в повечето тествани модели е приблизително 150 m).





Мониторингът в HD-CVI система е алтернатива за тези, които имат стара аналогова система. Без необходимост от подмяна на окабеляването, можете да получите много добро качество на изображението, дори и в Full HD резолюция.

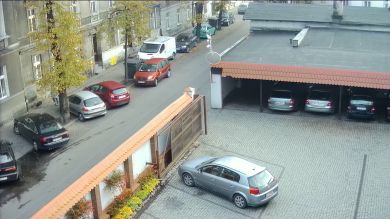

Фиг. 2. Скрийншот от HD-CVI камера с резолюция 1080p





При избора на записващото устройство си струва да се обърне внимание на няколко елемента: какви резолюции поддържа, в коя от системите може да работи (избрани модели поддържат камерите даже и в три стандарта: HD-CVI, IP и аналогов, това са така наречените трибриди) и броя на кадрите, които могат да бъдат причислени към отделните канали. Инсталирайки записващо устройство, което поддържа, наред с другото аналогови камери, ние можем плавно да преминаваме към HD-CVI система, без да е необходимо да се заменят всичките камери наведнъж.
