ePoE - стандарт за пренос на данни и захранване чрез кабел усукана двойка и коаксиален кабел

Стандартът ePoE позволява захранване на IP камера от съвместим мрежов комутатор или ключ вграден в NVR рекордер, който има функцията ePoE за разстояния до 800 м (докато дължината на усукана двойка в стандартна мрежа между отделните устройства не може да надвишава 100 m).



Предаването позволява пренос на захранване чрез кабел усукана двойка на разстояние от 800 m – при максимална консумация на енергия 13 W от камерата с честотна лента до 10 Mb/s или до 300 m – за приемници до 25,4 W при пропускателна способност на мрежата до 100 Mb/s.

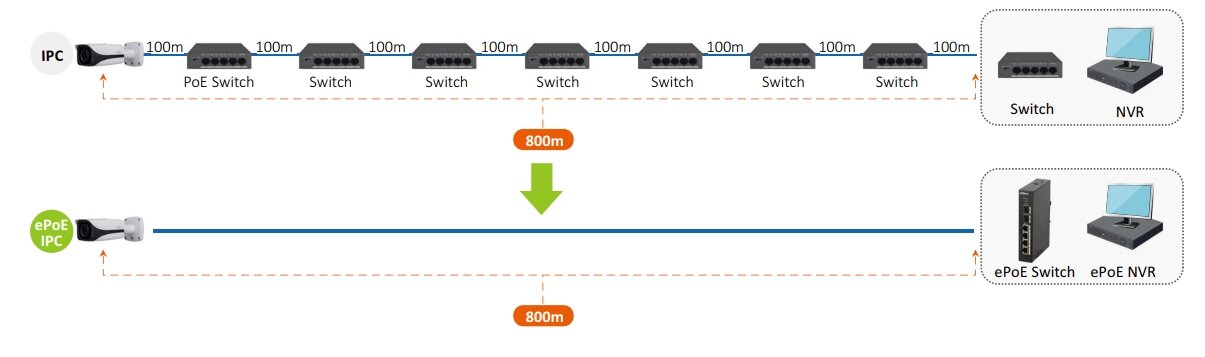

Фиг. 1. Приложение на ePoE технологията



Патентованото от фирма Dahua решение също така предвижда възможност за използване на коаксиални кабели за свързване на IP камери. В този случай е необходим конвертор EoC LR1002. Максималният обхват на пренос на сигнала, използвайки кабел RG-59 е 1000 m (с честотна лента 10 Mb/s и максимално натоварване 8 W). Таблицата по-долу показва възможните ePoE диапазони за RG-59 окабеляване.



Таблица 1. Разстояния на предаване ePoE, използващо RG-59 кабели



Технологията еPoE предлага предаване на данни и захранване на дълги разстояния посредством коаксиални и UTP линии. Това осигурява по-големи възможности и намалява разходите за евентуална подмяна на окабеляването.

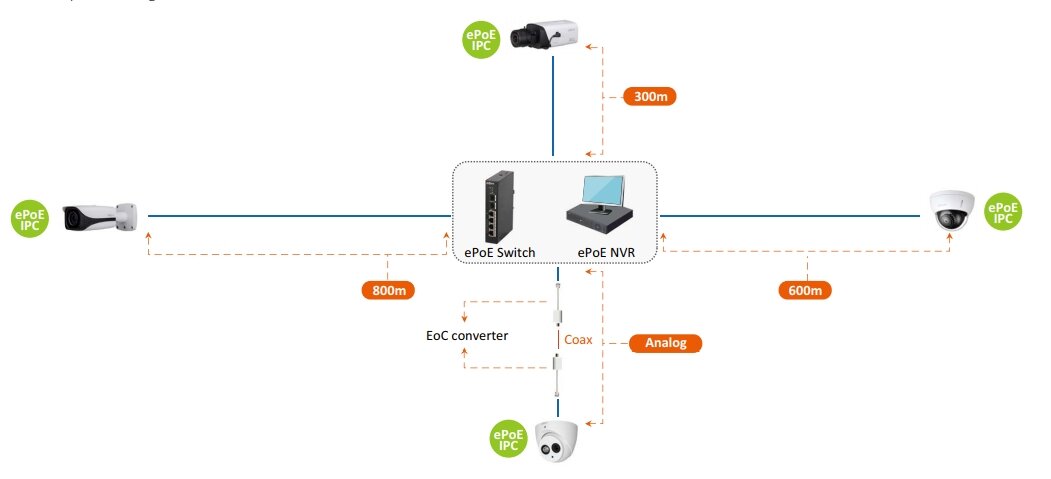

Фиг. 2. Разстояния на предаване на данни и захранване в ePoE технология
